Sistem complet de detectare a defecțiunilor cablurilor de alimentare

Sistem complet de detectare a defecțiunilor cablurilor de alimentare

MOEORW-WLG310 este un sistem cuprinzător de detectare a defecțiunilor cablului de alimentare de calitate-profesională care oferă o acoperire unică-a întregului proces de diagnosticare a defecțiunilor, distanță, poziționarea locației și detectarea traseului. Integrează funcții de distanță multi-metode, poziționare acustică-magnetică sincronă a locației și funcții de detectare a căii active/pasive, acceptă stocarea formelor de undă, comunicarea online și poate fi echipat cu poziționare GNSS.

Cu avantaje esențiale, cum ar fi eșantionarea de înaltă-viteză de 400MHz și precizie ridicată de 0,1 m, modurile de funcționare duale îl fac ușor de utilizat, o durată lungă de viață a bateriei și o protecție ridicată, o funcționare stabilă în scenarii complexe de exterior și este aplicabil pe scară largă pentru diagnosticarea defecțiunilor cablurilor, inspecția zilnică și acceptarea proiectelor în domenii precum energie electrică, municipale, minerit și comunicații.

Sistemul MOEORW-WLG310 de detectare completă a defecțiunilor cablului de alimentare este o soluție completă care acoperă diagnosticarea defecțiunilor cablurilor, măsurarea distanței, locația precisă, detectarea traseului și identificarea cablului. Este compatibil cu toate tipurile de defecțiuni ale cablurilor de alimentare cu diferite niveluri de tensiune, inclusiv rezistență scăzută, scurtcircuit, circuit deschis, rezistență ridicată și flashover.

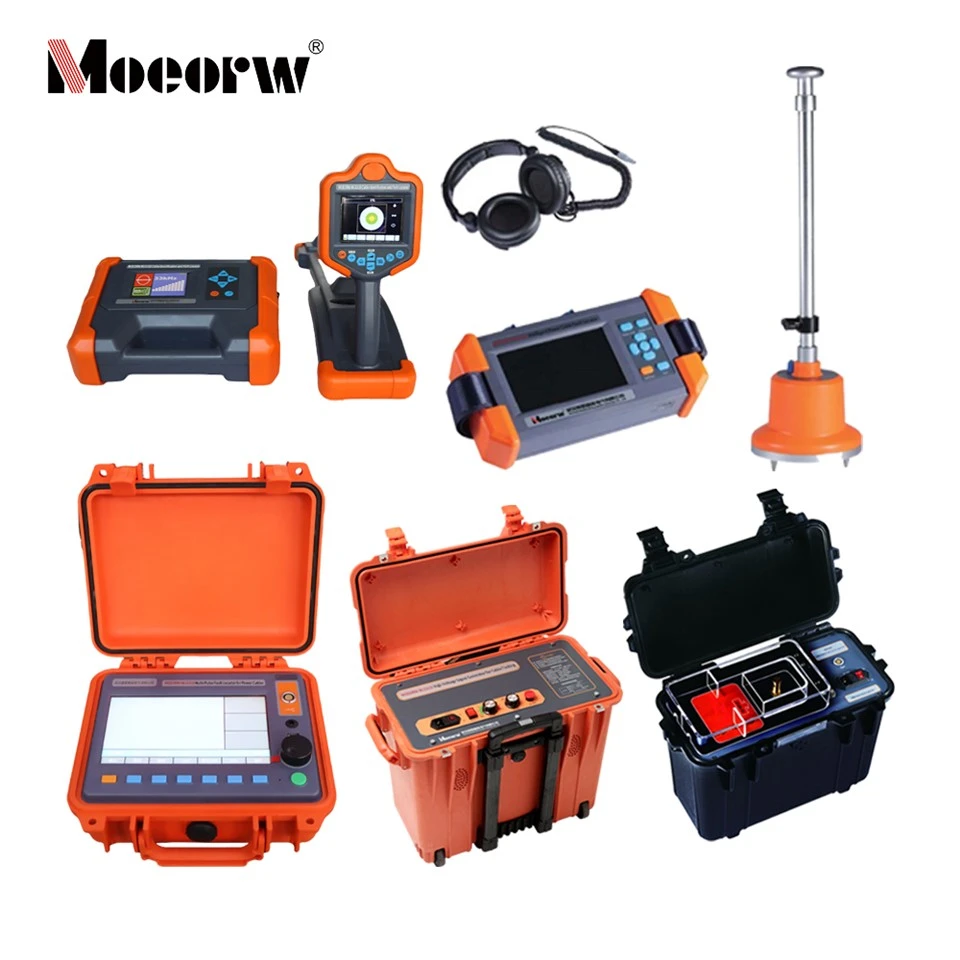

Sistemul constă din echipamente de bază, cum ar fi un telemetru de defecțiune, un dispozitiv de localizare, un generator de semnal de-înaltă tensiune, un detector de cale și un cuplaj cu mai multe-impulsuri. Aceste componente lucrează împreună pentru a realiza un proces de-detecție în buclă închisă, de la diagnosticarea defecțiunilor până la locația precisă. Încorporează trei metode de măsurare a distanței: impuls de tensiune joasă-, curent de impuls și impuls multi{-, cu eșantionare-în timp real de până la 400MHz și precizie ultra-de măsurare de 0,1m. Combinat cu identificarea acustică-magnetică sincronă și tehnologiile de detectare a căii activă/pasivă, împreună cu funcții practice, cum ar fi reducerea zgomotului de fundal, o busolă electronică, calibrarea automată și ajustarea inteligentă a câștigului, poate obține o detecție precisă chiar și în medii complexe.

Echipamentul dispune de un ecran color de{0}}luminozitate ridicată, lizibil la lumina soarelui-, acceptă atât operarea butoanelor tactile, cât și mecanice, are o baterie cu litiu-încorporată-de mare capacitate, care poate funcționa continuu timp de peste 10 ore și, de asemenea, oferă stocare a formei de undă, conectivitate la computer și protecție IP65. Este ușor de operat, foarte portabil și aplicabil pe scară largă pentru diagnosticarea defecțiunilor cablurilor în industriile energetice, municipale și de comunicații, îmbunătățind semnificativ eficiența gestionării defecțiunilor.

Telemetru de bază

• Moduri de funcționare: impuls de joasă tensiune, curent de impuls, impulsuri multiple
• Frecvența de eșantionare: 400MHz eșantionare-în timp real
• Precizia măsurării distanței: până la 0,1 m, eroare de măsurare ±(0,5%×L+1m) (L mai mare sau egal cu 20 m)
• Raza de actiune maxima: 100 km
• Setarea vitezei undelor: 100m/us~300m/us, compatibil cu hârtie-reticulata, impregnată cu ulei-, tot-plastic, cauciuc și alte tipuri de cabluri.
• Câștig de semnal: interval de reglare 70dB
• Impuls de -tensiune joasă: tensiune de transmisie 30V, lățimea impulsului 40ns~20,5us
• Zona oarbă de distanță: 2m
• Capacitate de stocare: poate salva 100 de forme de undă
• Configurație afișaj: LCD color de 8-inchi cu luminozitate ridicată, luminozitate 1500cd/m², lumina soarelui vizibilă, acceptă reglarea automată a luminii de fundal.
• Alimentare: baterie litiu-ion de 7,4V/6000mAh, funcționare continuă Mai mare sau egală cu 10 ore; Încărcător: AC220V/50Hz, curent de încărcare 2A, timp de încărcare 6 ore.
• Dimensiuni: 274×218×81mm, unitate principală 2.6kg
• Interfețe de comunicare: USB, Bluetooth (opțional)
• Mediu de operare: -10 grade -+40 grade, umiditate 5%-90%RH (25 grade), altitudine < 4500m

Localizator digital de erori

• Precizie punct fix: 0,1 m
• Canale audio: lățime de bandă 80Hz~1500Hz (reglabil full pass/low/high pass/band pass), câștig maxim mai mare sau egal cu 80dB
• Canal de câmp magnetic: Câștig maxim > 80dB
• Moduri de anulare a zgomotului: anulare puternică a zgomotului, anulare adaptivă a zgomotului și fără anulare a zgomotului (trei niveluri).
• Configurația afișajului: LCD color 800×480 de înaltă-luminozitate, luminozitate 800cd/m², lumina soarelui vizibilă.
• Alimentare: baterie litiu-ion 3,7V/6700mAh, funcționare continuă > 9 ore; Încărcător: AC100-240V, ieșire 5V/2A, timp de încărcare < 5 ore
• Dimensiuni: Unitate principală 230×127×55mm/1kg, senzor 1.4kg
• Mediu de operare: -10 grade până la 40 grade, umiditate 5-90%RH, altitudine < 4500m

Generator de semnal de înaltă tensiune

• Tensiune de ieșire: 0-32kV reglabilă
• Configurație stocare energie: condensator 2μF, stocare maximă energie 1000J
• Moduri de descărcare: unică, periodică și DC, cu o descărcare periodică care durează aproximativ 5 secunde pe ciclu.
• Putere de intrare: AC220V/50Hz, putere de intrare < 1000W
• Dimensiuni: 400×460×50mm, 25kg
• Protecție de siguranță: pornire în poziție de -tensiune zero-înaltă, eliberare automată a energiei condensatorului stocat după pană de curent, protecții multiple de siguranță.
•

Transmițător de identificare a cablului și detector de traseu

• Metode de ieșire: conectare directă, cuplare etrier, detecție radiație, amplificator de detectare a defecțiunilor
• Frecvențe de ieșire: 640Hz, 1280Hz, 8kHz, 33kHz, 82kHz, 197kHz
• Putere de ieșire: 15 W max, 10 niveluri reglabile, potrivire complet automată a impedanței.
• Power supply: 7.4V/>Baterie litiu-ion de 6Ah, acceptă alimentare externă DC7~15V; Încărcare rapidă USB-C GaN.
• Dimensiuni aeronave: 280×220×90mm, 2.3kg, protectie IP65.
• Mediu de operare: -25 grade până la 60 grade,<90% RH, altitude < 4500m

Receptor

• Moduri de detectare: vârf larg, vârf îngust, vale, curbă istorică, scanare de vârf-vale
• Frecvențe de recepție: activ 640Hz-197kHz; AFB pasiv (Feedback automat) - Bandă completă-, frecvență de putere și RF multi-bandă.
• Power supply: 7.4V/>Baterie litiu-ion de 3 Ah, încărcare rapidă cu nitrură de galiu USB-C
• Dimensiuni aeronave: 680×120×277mm, 2.0kg, protectie IP65.
• Caracteristici opționale: Poziționare GNSS la nivel sub-metru/centimetru-, transmisie Bluetooth, diagnosticare defecțiuni A-cadru, recunoaștere stetoscop.
• Mediu de operare: -25 grade până la 60 grade,<90% RH, altitude < 4500m

Cuplaj cu mai multe-impulsuri

• Puls de testare: 300 Vpp
• Capacitate de rezistență la înaltă tensiune: intrare mai mică sau egală cu 32 kV, energie de impact mai mică sau egală cu 4 kJ, interval de impact mai mare sau egal cu 5 s
• Putere de intrare: medie Mai mică sau egală cu 450 W
• Alimentare: AC 220V/50Hz
• Dimensiuni: 419mm × 320mm × 341mm, 10kg
• Design de siguranță: circuitul de măsurare este izolat electric de echipamentele de-înaltă tensiune, fără tensiune înaltă expusă și protecție fiabilă la împământare.

△ Acoperire completă a erorilor: Se adaptează la diferite defecțiuni ale cablurilor, cum ar fi rezistență scăzută, scurtcircuit, circuit deschis, rezistență ridicată și flashover, satisfacând nevoile de testare ale mai multor scenarii.

△  Detectare{0}}de înaltă precizie: eșantionare de-înaltă viteză de 400MHz, precizie de măsurare/punct fix-de până la 0,1 m, interval maxim de distanță de 100 km și eroare controlabilă.

△​​​​​​​  Sinergie cu mai multe-metode: Integrând impulsuri de joasă tensiune, curent de impuls și metode multiple de măsurare a impulsurilor, combinate cu poziționarea sincronă acustică-magnetică și detectarea traseului activ/pasiv, detecția este foarte eficientă și precisă.

△​​​​​​​  Design ușor-de-utilizat: Ecran color-lizibil de înaltă-luminozitate la lumina soarelui, acceptă atât butoanele tactile, cât și cele mecanice și oferă calibrare automată și control inteligent al câștigului, reducând curba de învățare.

△​​​​​​​  Adaptabilitate puternică la mediu: Echipamentul de bază acceptă o funcționare largă la temperatură și umiditate, iar unele echipamente au protecție IP65, permițând o funcționare stabilă în scenarii complexe de exterior.

△​​​​​​​  Durată lungă de viață a bateriei și portabilitate: Baterie cu litiu-încorporată-de capacitate mare, timp de lucru continuu mai mare sau egal cu 9 ore, design ușor, convenabil pentru operarea mobilă.

△​​​​​​​  Extindere multi-funcțională: Acceptă stocarea formei de undă și conexiunea la computer și poate fi echipat cu poziționare GNSS, transmisie Bluetooth și identificare prin cablu. Funcțiile pot fi extinse după cum este necesar.

△​​​​​​​  Protecție de înaltă siguranță: Modulul de-înaltă tensiune pornește la poziția zero și se descarcă automat; circuitul de măsurare este izolat electric de înaltă tensiune; protectii multiple asigura siguranta in exploatare.
