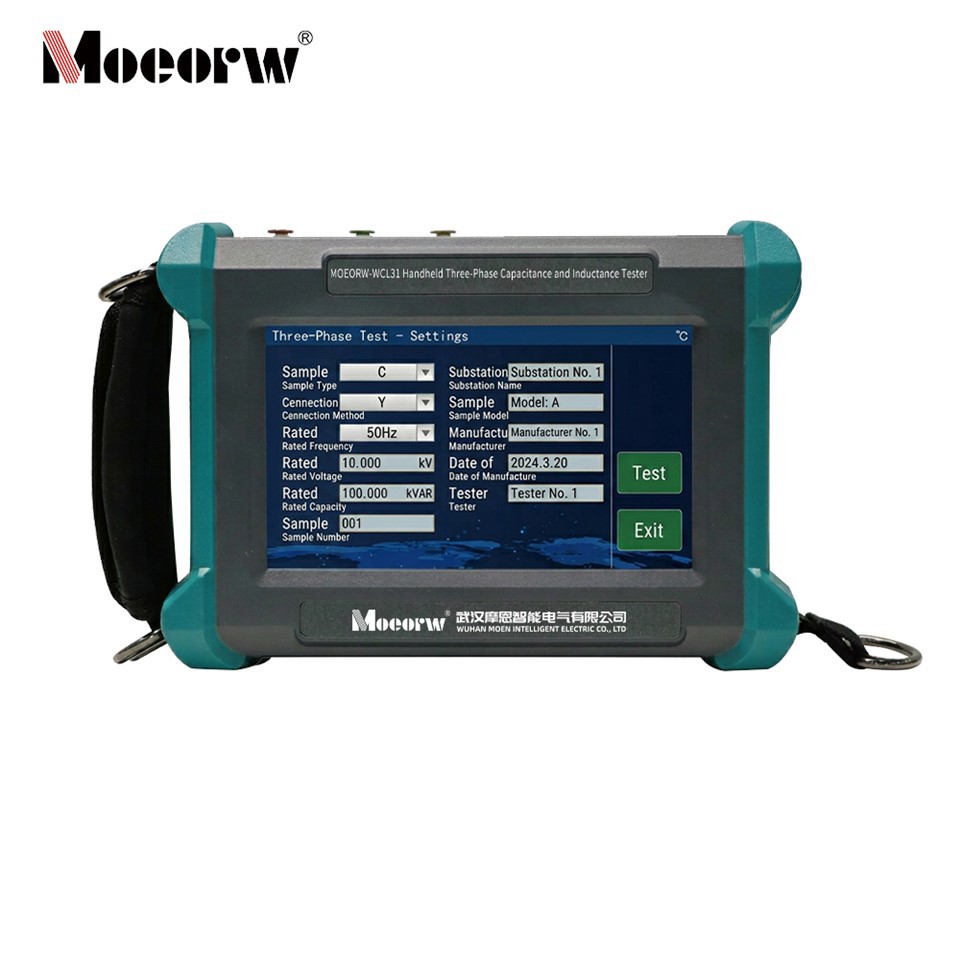

Tester portabil de inductanță de capacitate trifazată

Testerele portabile pentru condensatoare și inductanță trifazate sunt echipamente esențiale pentru atingerea echilibrului puterii reactive în sistemele de alimentare. Implementarea lor pe scară largă în rețelele de distribuție asigură un echilibru-în timp real între puterea activă și cea reactivă. Acești testeri trebuie să îndeplinească cerințele de urmărire automată și de compensare-în timp real, necesitând inevitabil pornirea și oprirea frecventă . Această comutare generează supracurent și supratensiune, care pot deteriora condensatorii. Pentru a asigura fiabilitatea echipamentului, pentru a detecta din timp defectele condensatorului și pentru a preveni escaladarea, sunt necesare inspecții regulate. Testerul de condensatoare și inductanță este proiectat special pentru măsurarea condensatoarelor și reactoarelor în sistemele de compensare a puterii reactive.
Acest instrument folosește o -precizie mare,-clemă cu deschidere mare-pe transformatorul de curent pentru măsurarea curentului și folosește o sursă de alimentare eterogenă anti-interferențe. Se mândrește cu acuratețe ridicată a testării și date stabile, ceea ce îl face un condensator de compensare dedicat și un tester de inductanță de înaltă performanță.

Parametrii tehnici

Rezoluție: 4 cifre semnificative.
Dimensiunile unității principale: 235 mm × 165 mm × 75 mm
Greutatea unității principale: 1,6 kg

Conditii de utilizare

• Dispune de un ecran LCD color de{0}}luminozitate ridicată de 7-inchi cu afișaj clar, o interfață ușor de utilizat și o vizibilitate bună în lumina soarelui.
• Instrumentul poate măsura condensatorii unui banc de condensatori trifazici cu o singură conexiune fără a deconecta cablurile.
• Instrumentul are și funcții de măsurare a inductanței, rezistenței și curentului.
• Instrumentul are o protecție completă la supracurent.
• Are o memorie ne-încorporată-de mare-capacitate non-volatilă, care poate stoca 512 seturi de date și acceptă extragerea și exportul .
• Are un ceas-încorporat-de înaltă precizie care afișează ora în timp real.
• Are functie de stocare pe unitatea flash USB.
• Echipat cu o -imprimantă termică încorporată , utilizatorii pot imprima ei înșiși rezultatele măsurătorilor folosind butonul de imprimare, iar datele istorice ale testelor pot fi, de asemenea, tipărite folosind imprimanta.
• Acesta integrează o interfață RS232 și Bluetooth pentru încărcarea și controlul convenabil al datelor.
• Ieșire sursă de alimentare cu frecvență variabilă (55 Hz): instrumentul folosește o sursă de ieșire cu frecvență variabilă pentru testare, ceea ce îmbunătățește considerabil capacitatea anti-interferențe la fața locului și permite testarea în câmpuri magnetice de-intensitate ridicată fără a afecta acuratețea. Sursa de alimentare cu frecvență variabilă adoptă tehnologia avansată a invertorului și are funcții de pornire ușoară și oprire ușoară, ceea ce reduce foarte mult impactul asupra probei de testat și protejează mai bine proba de testare. În același timp, ieșirea sursei de alimentare adoptă un algoritm avansat de reglare PID pentru ieșire de limitare a curentului constant și a tensiunii, ceea ce îmbunătățește și mai mult precizia și stabilitatea măsurării, iar scurtcircuitul de ieșire nu va deteriora instrumentul.

Testarea echipamentelor de compensare a puterii reactive în rețeaua de distribuție este utilizată pentru inspecția periodică a băncilor de condensatoare și reactoarelor din rețeaua de distribuție pentru a detecta în prealabil defectele echipamentelor și pentru a evita extinderea defecțiunilor cauzate de șocurile de comutare.
Testarea-live/online la fața locului a instalațiilor de alimentare poate finaliza măsurarea băncilor de condensatoare în trei-faze fără a deconecta firele, ceea ce îl face potrivit pentru medii puternice de interferență electromagnetică, cum ar fi substații și încăperi de distribuție a energiei.
Testarea componentelor electrice trifazate/monofazate acoperă probe de test de cablare de tip Y/△/YN/III în trei{{2}fazat, precum și măsurarea precisă a capacității, inductanței, rezistenței și curentului monofazat.
Analiza calității curentului implică detectarea separată a frecvenței fundamentale, a distorsiunii armonice totale și a conținutului armonic al curentului pentru a efectua o analiză simplificată a calității puterii.
Arhiva de operare și întreținere a echipamentelor de alimentare acceptă stocarea, exportul și imprimarea datelor, satisfacând nevoile de funcționare și întreținere a echipamentelor substației și păstrarea datelor de testare.
