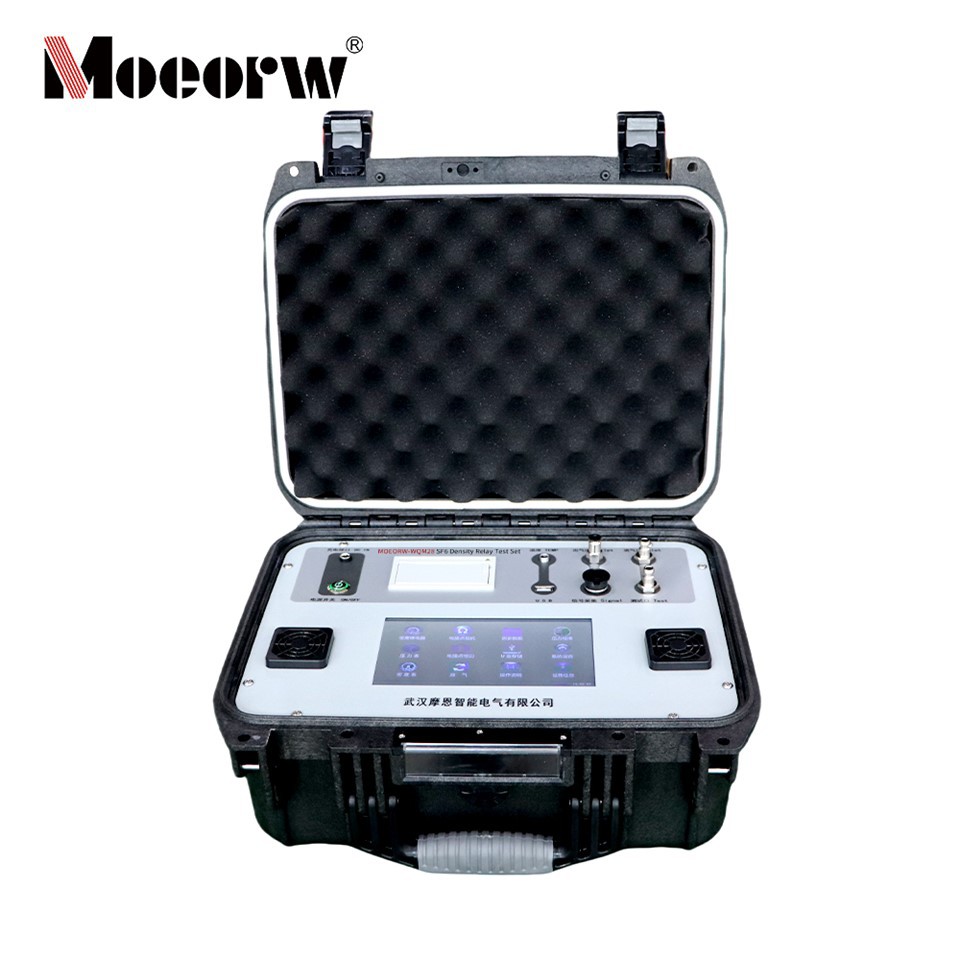

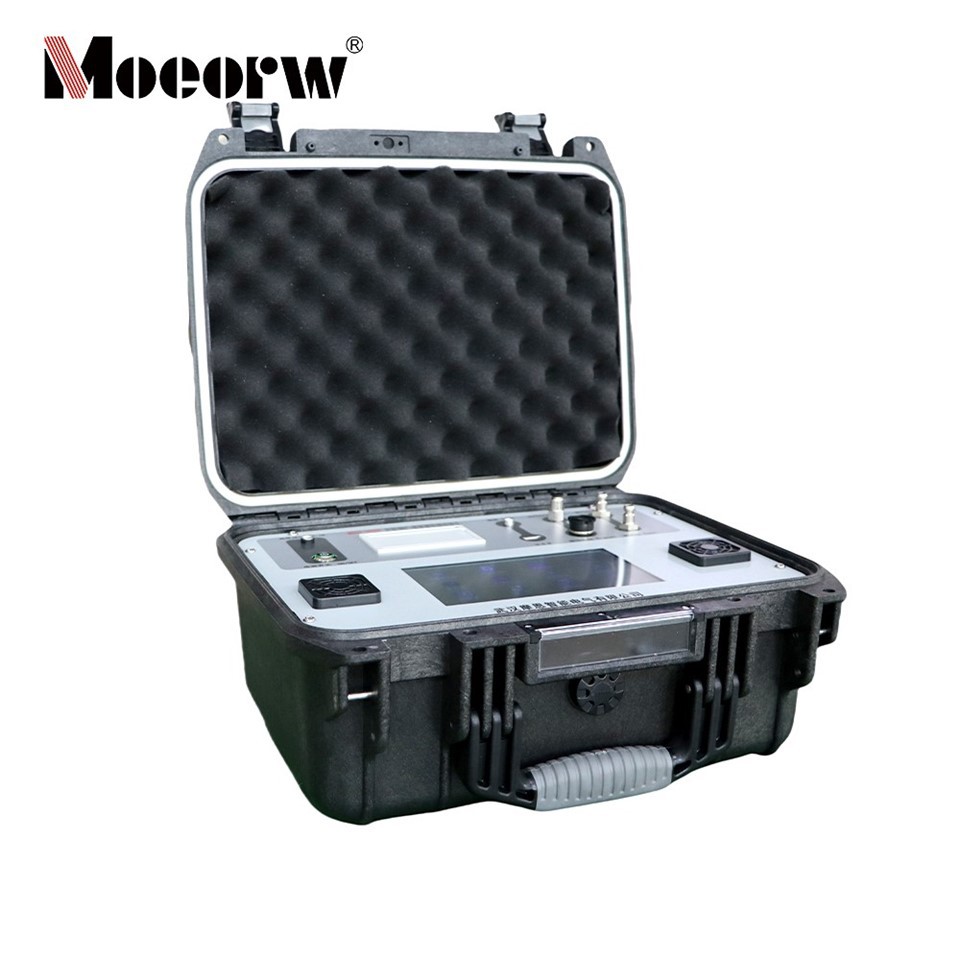

Set de testare releu de densitate SF6

Acesta este un instrument inteligent de calibrare a releului de densitate SF6. Folosind un senzor de presiune de-înaltă precizie și un convertor A/D de-viteză mare, combinat cu un microprocesor de înaltă performanță de 32-biți, poate efectua calibrarea performanței pe diferite relee de densitate SF6 . Măsoară cu precizie valoarea presiunii la temperatura curentă atunci când semnalul este activat, convertește automat orice temperatură ambientală la presiunea standard de 20 de grade și oferă funcții de imprimare, stocare și transfer pe unitatea flash USB. De asemenea, identifică automat defecțiunile în timpul procesului de testare. Acest produs este portabil, ușor de operat, foarte precis, stabil și de încredere, întruchipând caracteristicile „inteligente” ale instrumentului.

Instrumentul are precizie ridicată, stabilitate ridicată și fiabilitate ridicată.

Standarde de implementare

1) Acest instrument folosește un microcontroler ARM pe 32-biți și un cip de procesare a semnalului de mare viteză de la TI pentru detectare și control, rezultând un grad ridicat de integrare. Designul său mecatronic asigură precizie ridicată, repetabilitate bună și fiabilitate ridicată.

2) Este echipat cu o interfață mașină cu ecran tactil mare, LCD, în engleză, care este simplu de utilizat, are o interfață frumoasă și toți parametrii și stările sunt afișate clar.

3) Finalizează automat măsurarea presiunii și conversia valorii de 20 de grade, realizând astfel o compensare automată dinamică între presiune și temperatură. De asemenea, afișează presiunea la temperatura ambiantă măsurată, presiunea la temperatura ambiantă și 20 de grade și temperatura ambiantă. Acest lucru rezolvă complet problema calibrării dificile-la fața locului a releelor ​​de densitate SF6 .

4) Toate procesele de testare sunt finalizate automat de instrument fără intervenție manuală. Odată configurat, procesul este testat automat, iar rezultatele testelor sunt judecate în mod inteligent.

5) Configurați impedanța contactului electric, eroarea valorii setate, funcția de verificare a erorilor de comutare, funcția de verificare a erorilor de indicare, funcția de verificare a erorii de indicare a presiunii nominale și funcția de verificare a erorii de histerezis.

6) Poate stoca rezultatele testelor într-o capacitate mare și are o funcție de protecție a datelor oprită-. Rezultatele testelor anterioare pot fi interogate și tipărite în orice moment.

Releele de densitate SF6 și manometrele pot fi calibrate în orice interval de temperatură efectiv.

8) Echipate cu diferite tipuri de conectori de tranziție, releele de densitate ale majorității tipurilor de comutatoare pot fi testate la fața locului-fără dezasamblare.

9) Are o funcție online de modificare a presiunii sistemului, care poate fi corectată pe-site-ul.

10) Componentele de bază sunt importate, asigurând performanță fiabilă.

11) Poate testa simultan 2 seturi de semnale de alarmă, 2 seturi de semnale de interblocare și 1 set de semnale de suprapresiune.

1. Verificarea-la fața locului a funcționării și întreținerii puterii
La locațiile de operare și întreținere a echipamentelor GIS și a substațiilor, putem finaliza rapid-verificarea și calibrarea releelor ​​de densitate SF₆ și a manometrelor pentru a asigura funcționarea în siguranță a echipamentului.


2. Testarea în fabrică/acceptare a echipamentelor electrice
În proiectele de-producție de aparate de comutație de înaltă tensiune și de instalare a energiei electrice, releele de densitate care suportă echipamente SF₆ sunt supuse testării din fabrică și acceptării de predare pentru a asigura suportul produsului.


3. Testare preventivă și întreținere
Testele preventive regulate și inspecția post-întreținere re-a echipamentelor de alimentare sunt efectuate pentru a identifica cu precizie defecțiunile releului de densitate și pentru a evita pericolele de siguranță cauzate de scurgerile de SF₆.


4. Calibrare metrologică de laborator
Laboratoarele de măsurare a energiei electrice și instituțiile de testare sunt utilizate pentru calibrarea metrologică și determinarea preciziei releelor ​​de densitate SF₆ și manometrelor și emit date de testare autorizate.
